臭氧在水中的溶解度比較小,臭氧的應用都是通過臭氧與被反應介質充分混合反應來實施的。
接觸氧化系統的選擇是非常重要的,種類有氣液混合器、臭氧接觸氧化塔、接觸氧化池等。

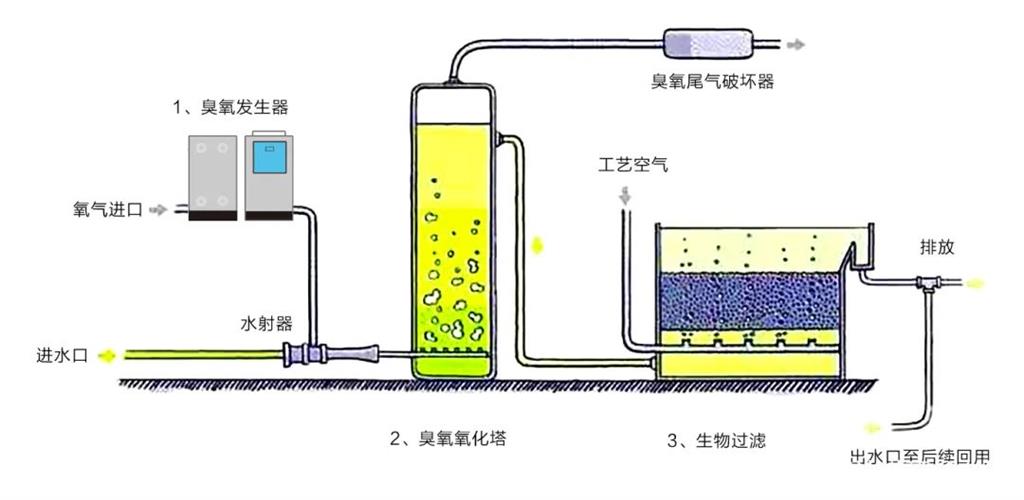

(1)氣液混合器
根據文丘里管原理,當水流通過文丘里管時,利用吸入真空度吸入臭氧化空氣,使氣、水彼此將對方分割成霧狀小球,從而提高了臭氧與水中被氧化物質的接觸面積和反應概率,因而大大提高了臭氧的利用率。
(2)臭氧接觸氧化塔
又稱鼓泡塔,使臭氧化空氣通過多孔擴散器破碎成小氣泡,常用于受化學反應控制的水處理。

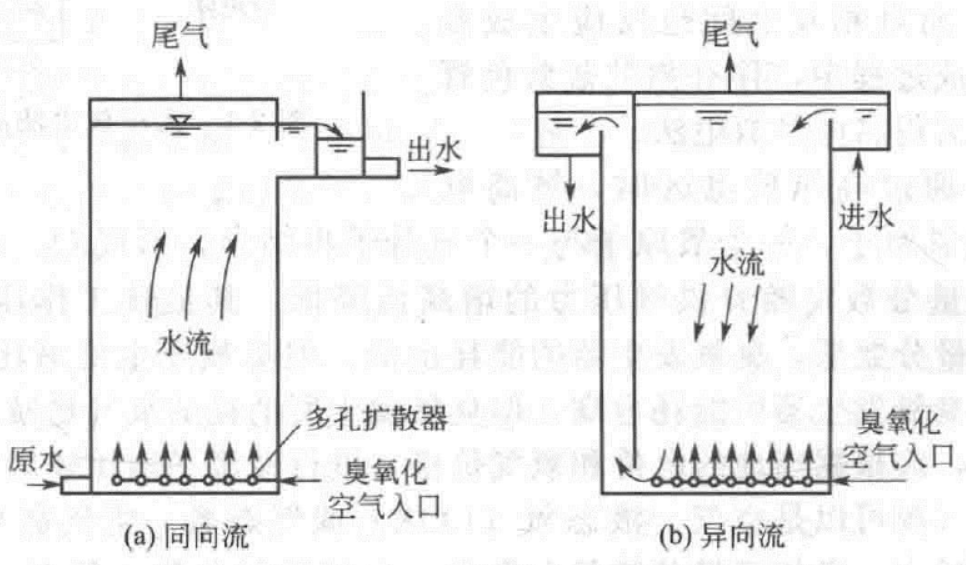

臭氧接觸器有同向流臭氧接觸器和異向流臭氧接觸器。前者氧利用率低,一般為75%。
但當臭氧用于飲用水消毒處理時,則能使大量臭氧及早與細菌接觸,以免大部分臭氧消耗于氧化其他雜質,而影響消毒效果。
異向流臭氧接觸器使低濃度臭氧與雜質濃度大的原水相接觸,提高了臭氧利用率。而抗臭氧能力強的雜質正好遇上高濃度臭氧,保證了處理效果。其臭氧利用率可達90%,被廣泛使用。
(3)接觸氧化池
適用于大流量、接觸時間較長的水處理工程,如自來水廠、中水回用、污水處理廠等,一般為鋼筋混凝+結構。
接觸氧化池有多種形式,有單格式、雙格式和多格式等。
當原水污染較輕或只是氧化鐵、錳時,可用單格接觸氧化池。池底部設置多孔擴散布氣器,將臭氧化空氣分散為細氣泡,接觸時間為4min以上。
需要可靠地消滅病毒或原水污染較重時,可采用多格接觸氧化池,臭氧投加量也可相應增加至5g/m3以上,接觸時間為10min以上。
臭氧化空氣在水中的溶解效率和注入臭氧化空氣的壓力有關,壓力高效果好,所以一般采用較深的接觸氧化池。

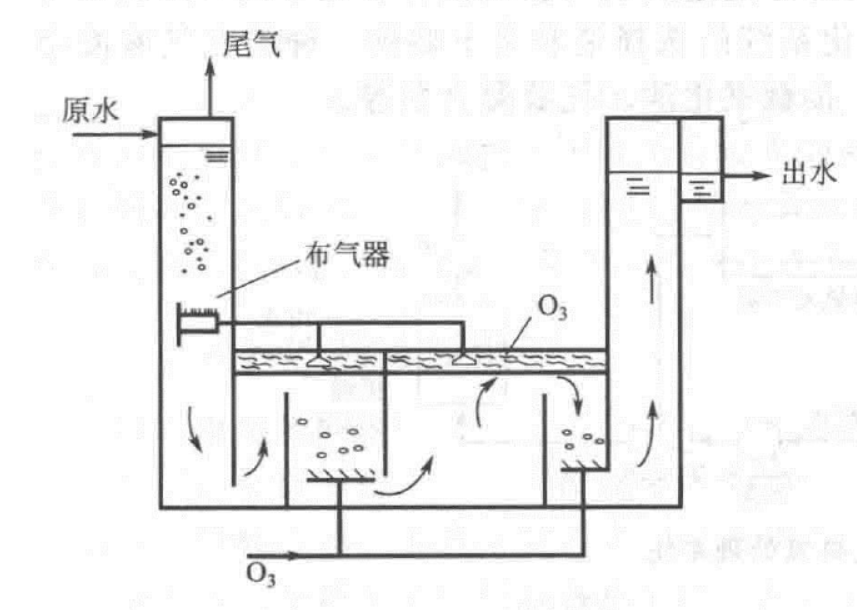

上圖為壓力式接觸氧化池,當中間池頂部積有氣體時,其中仍有一定比例的臭氧,用布氣器引入進口,重新進人接觸池溶解,因而臭氧利用率較高,由于N2不溶于水,經由進口柱頂部排出。

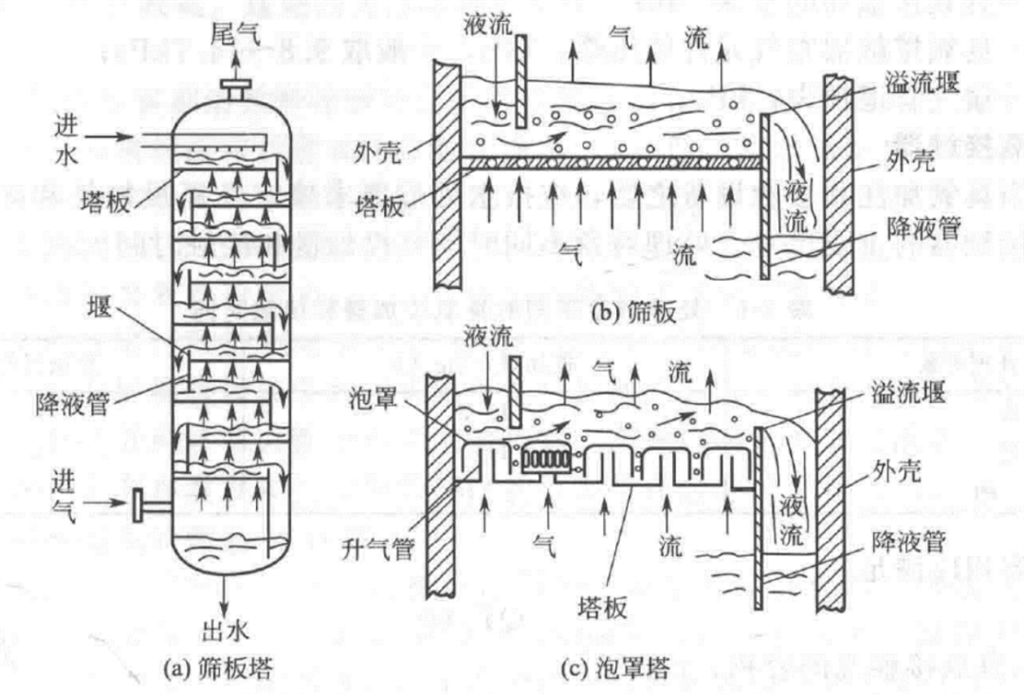

(4)篩板塔和泡罩塔
如上圖所示,塔內每50-70mm設一層塔板,每層塔上設溢流堰和降液管,液體在塔板上翻過溢流堰,經降液管流到下層塔板。
塔板上開有許多篩孔的稱為篩板塔,上升氣流通過篩孔分散成細小的流股,在板上液層中形成氣泡,與液體密切接觸后溢出液面,再與上一層液體接觸。
泡罩塔不易發生液漏現象,氣、液負荷波動也能保持穩定的吸收效率,不易堵塞;但結構復雜,造價高,板上液層厚,氣流壓降大,液流阻力也較大。
篩板塔結構簡單,造價低廉,氣壓降及板上液面落差均較小,生產能力及吸收效率比泡罩塔高;但篩孔小,易堵塞,對負荷波動的適應能力較差。
篩板塔與泡罩塔適用于水中含難氧化有機物的廢水(即反應速率控制)處理,氧化效率高,臭氧利用率高。
